실험실, 소규모 제조업체, 혹은 개인이 동결건조기 도입을 검토할 때 가장 먼저 부딪히는 것은 장비의 구조와 종류를 파악하는 일입니다. 동결건조기는 겉보기에는 하나의 장비지만, 내부에는 챔버, 선반, 콜드트랩, 진공펌프라는 네 가지 핵심 구성요소가 유기적으로 연결되어 있습니다. 이 글에서는 동결건조기의 기본 구조부터 종류별 구분, 사양 읽는 법, 유지관리 포인트까지 특정 브랜드 추천 없이 판단 기준만을 정리합니다.
동결건조기의 기본 구조 한눈에 보기
동결건조기는 크게 네 가지 구성요소로 이루어져 있습니다. 각 요소의 역할을 이해하면 장비 선택과 운용이 한결 수월해집니다.

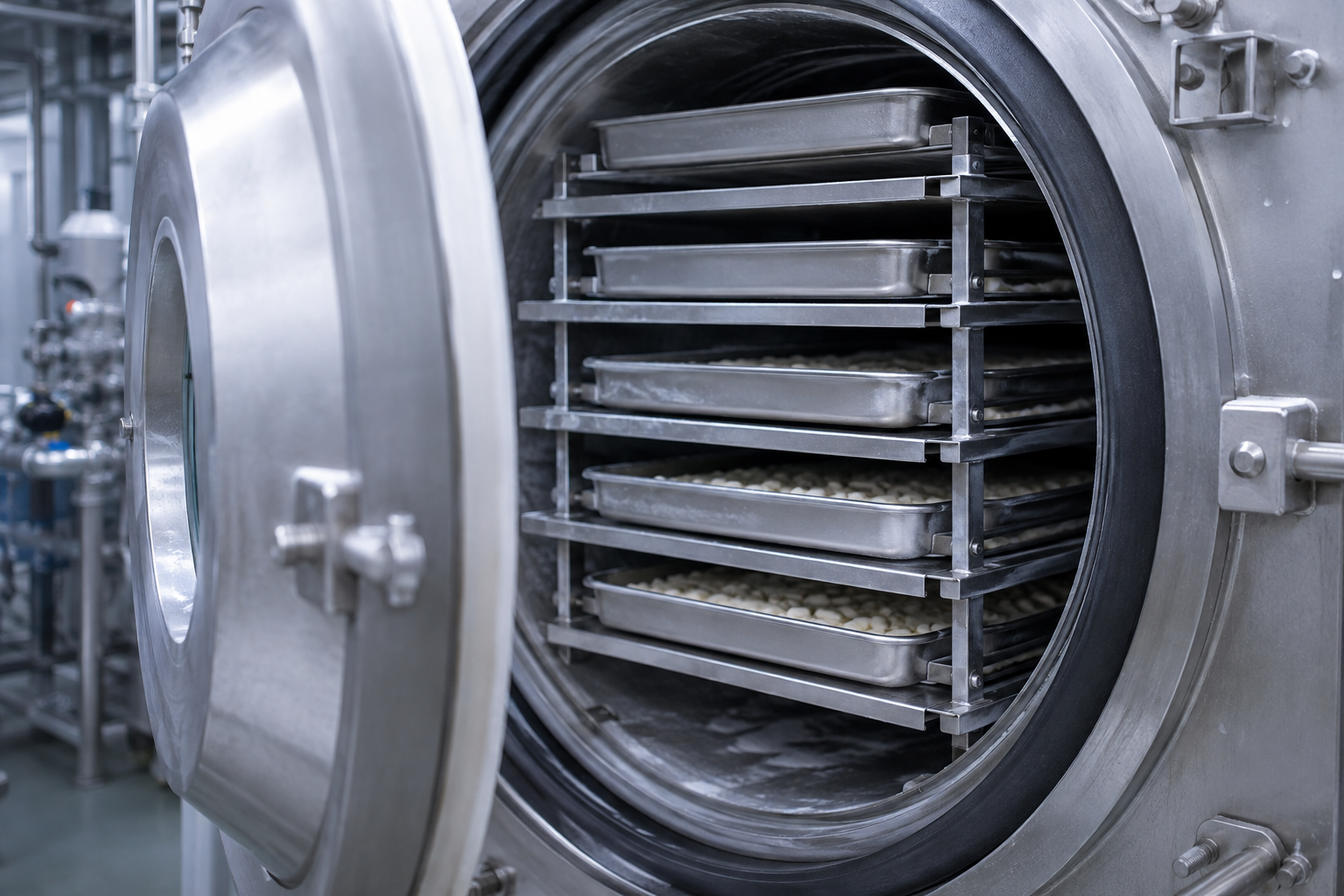

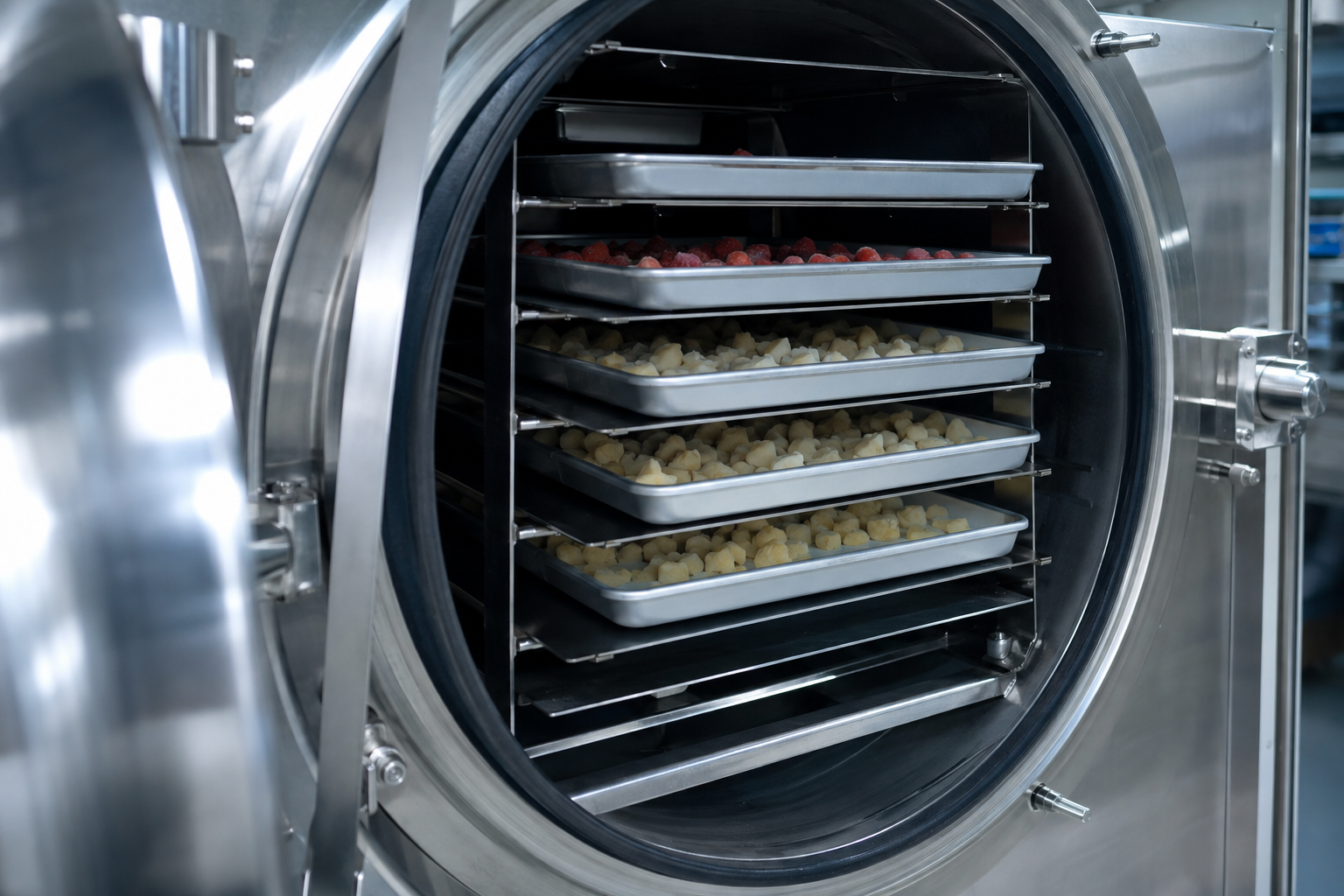

- 건조 챔버(Drying Chamber): 시료를 넣는 공간입니다. 밀폐 구조로 되어 있어 진공을 유지할 수 있습니다. 아크릴 투명 챔버(실험실용)부터 대형 스테인리스 챔버(산업용)까지 다양합니다.
- 선반(Shelf): 챔버 내부에 설치된 금속 판으로, 시료 트레이가 올라가는 곳입니다. 내부에 열매체가 순환하여 시료에 승화 에너지를 공급합니다.
- 콜드트랩(Cold Trap): 승화된 수증기를 포집하여 다시 얼음으로 만드는 장치입니다. 챔버 내 진공도를 유지하는 데 핵심적인 역할을 합니다.
- 진공펌프(Vacuum Pump): 챔버와 콜드트랩 내부의 공기를 제거하여 승화에 필요한 저압 환경을 만듭니다.
콜드트랩과 진공펌프가 하는 일

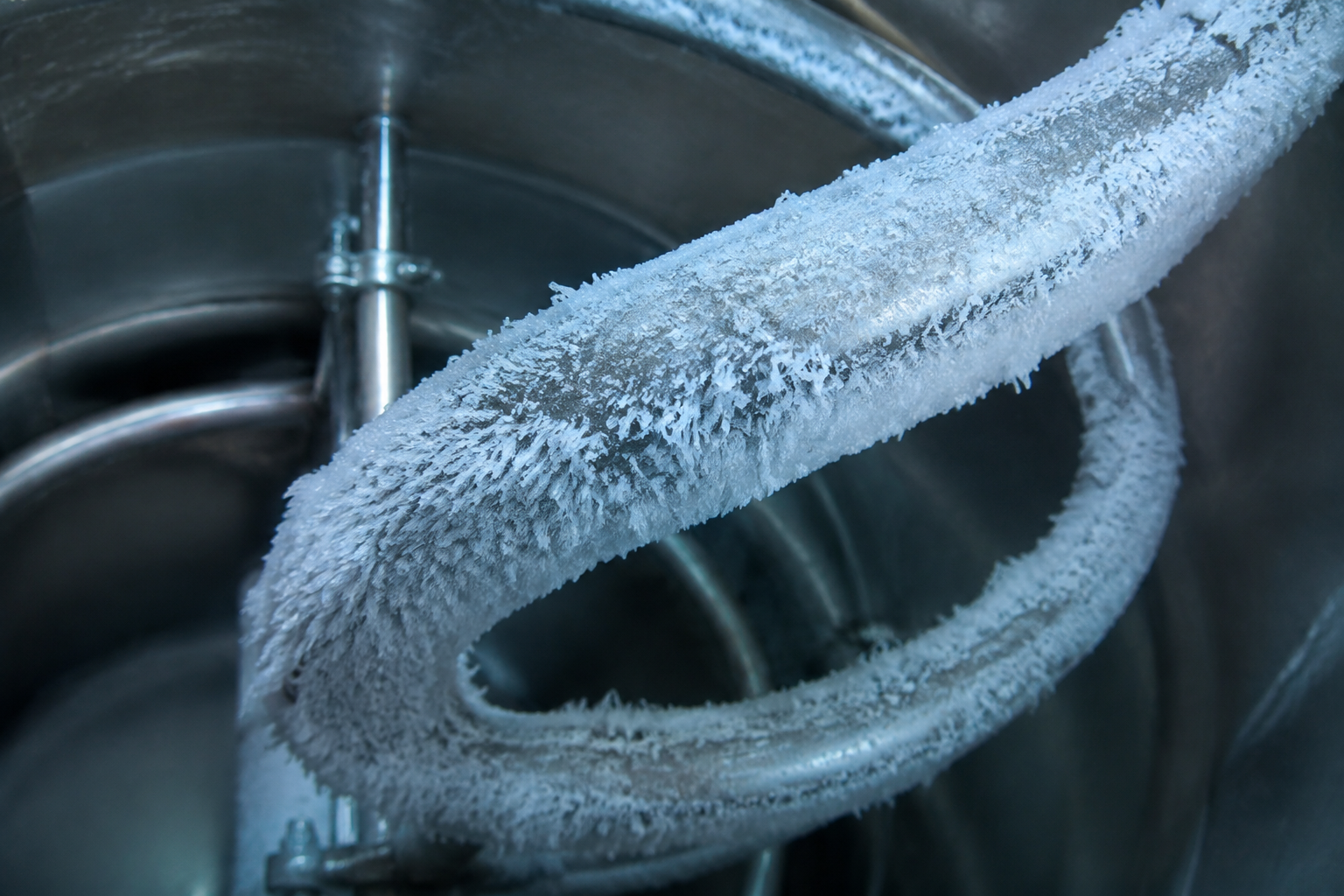

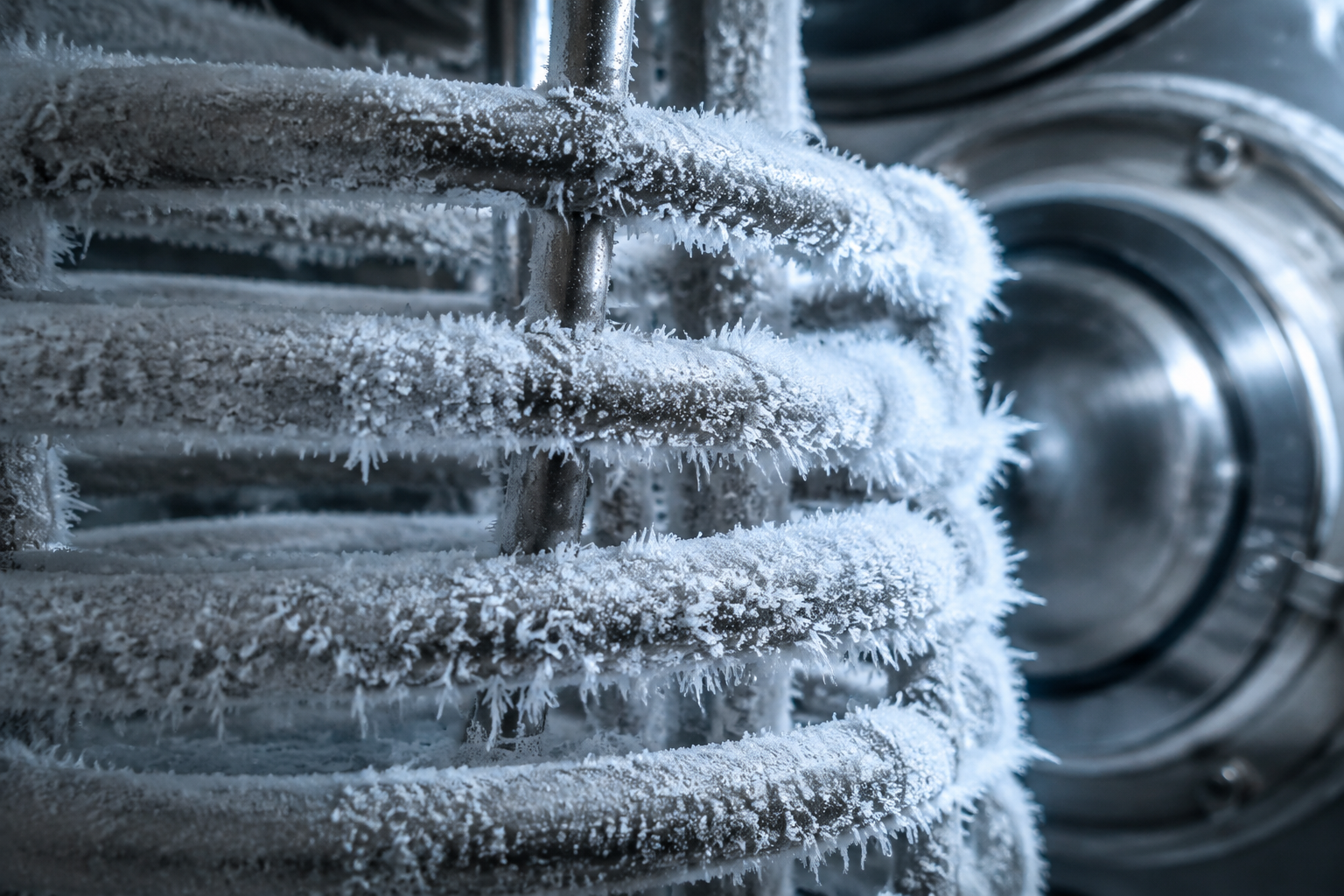

콜드트랩은 동결건조기의 심장이라 할 수 있습니다. 승화된 수증기가 콜드트랩의 차가운 코일(보통 -50도에서 -80도)에 닿으면 즉시 얼음으로 변합니다. 이 과정이 없으면 수증기가 챔버 안에 쌓여 진공이 무너지고 승화가 멈춥니다. 콜드트랩의 용량(포집 가능한 수분량)은 한 배치에서 제거해야 할 수분의 총량보다 커야 합니다.
진공펌프는 챔버 내 공기와 비응축성 가스를 제거합니다. 오일 타입과 드라이 타입이 있으며, 오일 타입은 도달 진공도가 높지만 유지관리에 오일 교체가 필요합니다. 드라이 타입은 관리가 편하지만 도달 진공도가 상대적으로 낮을 수 있습니다.
실험실용, 파일럿, 산업용 구분
| 구분 | 선반 면적 | 콜드트랩 용량 | 주요 용도 |
|---|---|---|---|
| 실험실용(Bench-top) | 0.1~0.5 m² | 2~8 L | 연구·소량 시험, 대학 실험실 |
| 파일럿(Pilot) | 0.5~3 m² | 8~30 L | 공정 개발, 스케일업 테스트 |
| 산업용(Production) | 3~50+ m² | 30~수백 L | 대량 생산, 제약·식품 공장 |

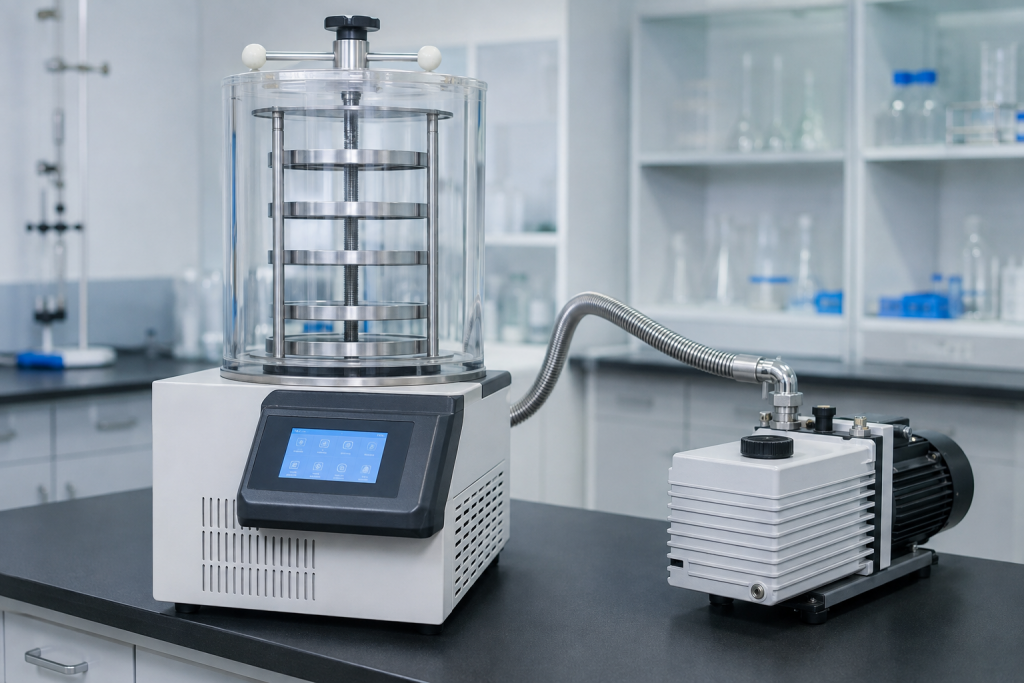

실험실용은 벤치 위에 놓을 수 있는 크기이며 개인 연구나 소량 시험에 적합합니다. 파일럿 장비는 연구실에서 검증한 조건을 실제 생산에 적용하기 전 중간 단계에서 사용합니다. 산업용은 GMP(의약품 제조 품질관리 기준) 환경에 맞춰 설계되며, 자동 세척(CIP), 자동 멸균(SIP) 기능을 갖추기도 합니다.
용량과 성능 사양 읽는 법
동결건조기 카탈로그에서 자주 등장하는 사양 항목과 그 의미를 알아두면 비교 검토가 쉬워집니다.
- 선반 면적(m² 또는 ft²): 한 배치에 올릴 수 있는 시료 양과 직결됩니다. 트레이 크기와 단수에 따라 달라집니다.
- 콜드트랩 온도(도): 낮을수록 포집 효율이 높습니다. -50도 이하가 일반적이며, 유기용매를 다루는 경우 -85도 이하가 필요할 수 있습니다.
- 콜드트랩 용량(L 또는 kg): 한 배치에서 제거할 수 있는 수분의 최대량입니다.
- 도달 진공도(Pa 또는 mTorr): 장비가 만들 수 있는 최저 압력입니다. 10Pa 이하면 대부분의 용도에 충분합니다.
- 선반 온도 범위(도): 동결부터 2차 건조까지의 온도 제어 범위입니다. -40~+60도 정도가 일반적입니다.
구매 전 체크리스트
- 처리할 시료의 종류와 1회 처리량을 먼저 산정했는가
- 설치 공간(바닥 면적, 천장 높이, 환기)이 확보되었는가
- 전력 용량(실험실용 단상 220V~산업용 삼상 380V)을 확인했는가
- 냉각수 공급이 필요한 모델인지, 공랭식으로 충분한지 검토했는가
- 유지관리(오일 교체, 콜드트랩 제상, 진공 리크 점검) 주기와 비용을 파악했는가
- 제조사의 AS 체계와 소모품 공급 안정성을 확인했는가
오래 쓰기 위한 유지관리 포인트
동결건조기의 수명과 성능은 일상적인 유지관리에 크게 좌우됩니다. 매 배치 후 콜드트랩 제상(해동하여 포집된 얼음 제거), 챔버 청소, 진공 씰 상태 확인은 기본입니다. 진공펌프 오일은 제조사 권장 주기(보통 500~1,000시간 또는 3~6개월)에 따라 교체하고, 오일 색이 탁해지면 즉시 교체합니다. 진공 리크가 발생하면 건조 시간이 비정상적으로 길어지므로, 정기적으로 리크 테스트를 실시하는 것이 좋습니다.
