동결건조 공정은 단순히 재료를 얼려서 말리는 것이 아니라, 전처리부터 최종 밀봉까지 정밀하게 설계된 다단계 과정입니다. 공정의 각 단계에서 무엇이 일어나는지 이해하면, 왜 동일한 원료라도 공정 조건에 따라 품질이 크게 달라지는지 알 수 있습니다. 이 글에서는 식품·의약 분야 실무자와 공부하는 분들을 위해 동결건조 공정의 전 과정을 단계별로 상세히 정리합니다.

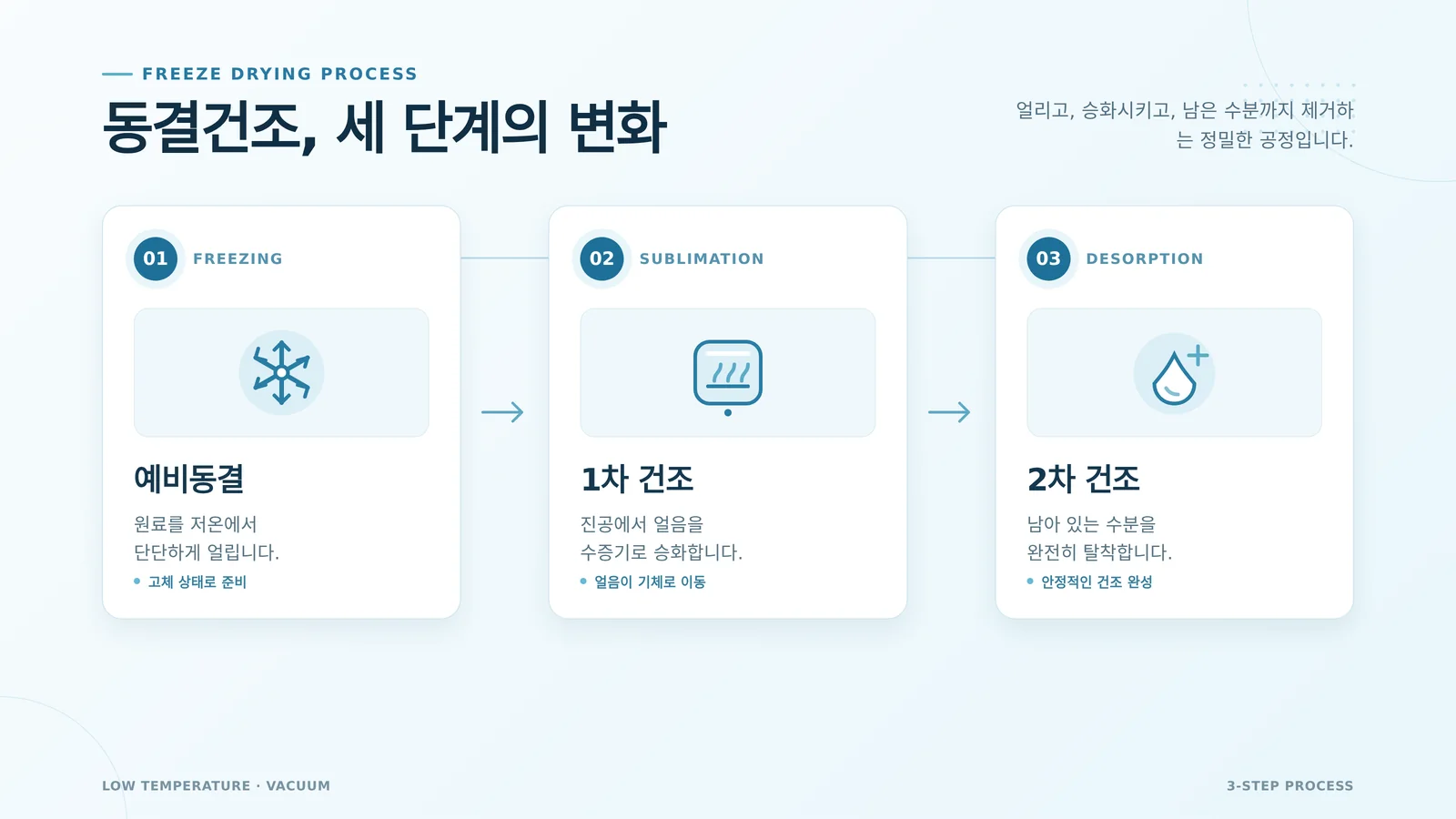

전처리와 예비동결: 모든 품질이 여기서 시작된다
동결건조 공정은 재료를 챔버에 넣기 전부터 시작됩니다. 식품이라면 세척, 절단, 블랜칭(가볍게 데치기), 선별 등의 전처리가 필요하고, 의약품이라면 원액 조제와 바이알 충전이 선행됩니다. 전처리가 균일하지 않으면 건조 결과도 불균일해지므로, 이 단계의 표준화가 전체 품질의 기초가 됩니다.
예비동결(pre-freezing)은 재료 내 수분을 완전히 얼리는 단계입니다. 동결 속도는 최종 품질을 좌우하는 핵심 변수입니다. 일반적으로 -30도에서 -50도 사이로 급속 동결하며, 동결 속도가 빠를수록 미세한 얼음 결정이 형성되어 세포 구조 손상이 줄어듭니다. 그러나 지나치게 빠른 동결은 오히려 표면만 급속히 얼어 내부 동결이 불균일해질 수 있으므로, 재료 특성에 맞는 동결 프로토콜이 필요합니다.
예비동결의 목표는 단순히 얼리는 것이 아닙니다. 동결 속도, 최종 온도, 유지 시간을 제어하여 균일한 결정 구조를 만드는 것이 핵심입니다. 이 단계에서의 실수는 이후 모든 단계에 영향을 미칩니다.
1차 건조(승화 건조)에서 일어나는 일

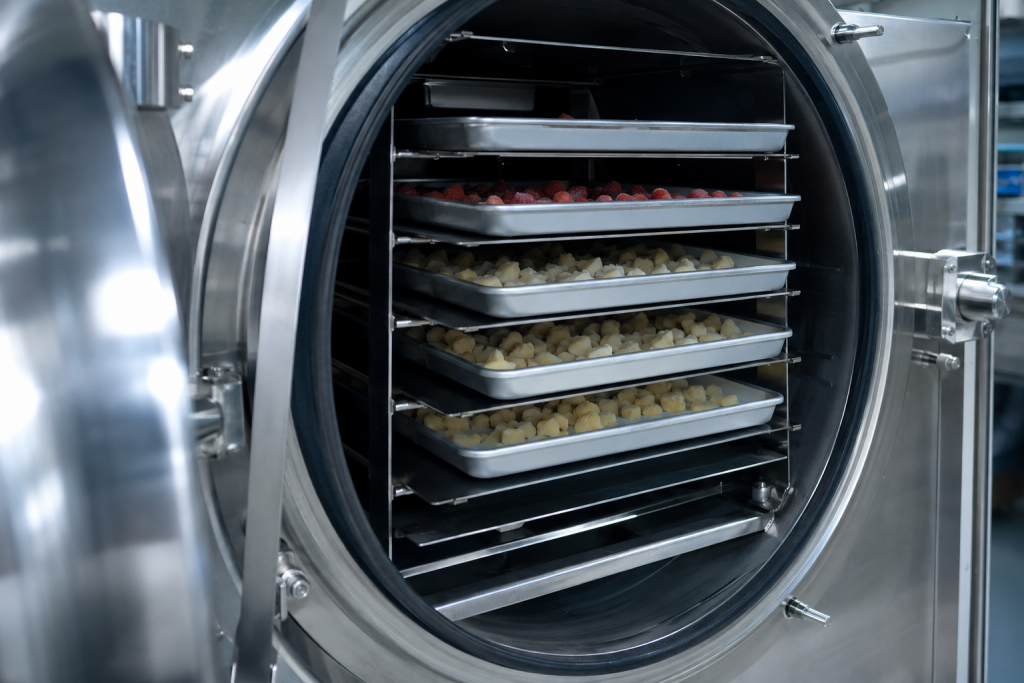

예비동결이 완료되면 챔버 내 압력을 10~100Pa 수준으로 낮추어 진공 환경을 조성합니다. 이 상태에서 선반 온도를 서서히 올리면, 시료 내 얼음이 승화하여 수증기가 됩니다. 이것이 1차 건조이며, 전체 동결건조 공정에서 시간의 50~70% 이상을 차지하는 가장 긴 단계입니다.
승화된 수증기는 챔버 밖의 콜드트랩으로 이동하여 다시 얼음으로 포집됩니다. 콜드트랩 온도는 보통 -50도에서 -80도 사이로 유지합니다. 1차 건조 중 주의할 점은 선반 온도를 시료의 붕괴온도 이하로 유지하는 것입니다. 온도를 지나치게 높이면 건조 시간은 단축되지만 시료가 녹아내려 구조가 무너질 위험이 있습니다.
| 1차 건조 핵심 변수 | 일반 범위 | 역할 |
|---|---|---|
| 챔버 압력 | 10~100 Pa | 승화 구동력 유지 |
| 선반 온도 | -20~+20도 (점진 상승) | 승화에 필요한 에너지 공급 |
| 콜드트랩 온도 | -50~-80도 | 수증기 포집·챔버 압력 유지 |
| 소요 시간 | 수 시간~수십 시간 | 시료 두께·수분량에 비례 |
2차 건조(탈착 건조)와 잔류수분
1차 건조가 끝나면 대부분의 자유수(free water)는 제거되었지만, 재료 매트릭스에 결합된 수분(bound water)이 5~10% 정도 남아 있습니다. 2차 건조는 이 결합수를 제거하는 단계로, 선반 온도를 +20도에서 +40도까지 올리고 낮은 압력을 유지하여 탈착(desorption)을 촉진합니다.
목표 잔류수분은 제품 종류에 따라 다릅니다. 식품은 보통 1~3%, 의약품은 0.5~2% 이하를 목표로 합니다. 잔류수분이 목표치를 초과하면 보관 중 변질, 미생물 증식, 화학적 분해 등의 위험이 커집니다. 반면 지나치게 낮추면 건조 시간과 에너지가 증가하고 일부 제품에서는 과건조로 인한 변성이 발생할 수 있습니다.
핵심 공정 변수: 선반온도와 챔버 압력
선반온도와 챔버 압력은 동결건조 공정의 양대 핵심 변수입니다. 이 두 변수의 조합이 승화 속도, 제품 온도, 건조 시간을 결정합니다.
- 선반 온도를 올리면: 승화에 필요한 열에너지가 증가하여 건조가 빨라지지만, 제품 온도가 붕괴온도를 넘으면 구조 붕괴가 발생합니다.
- 챔버 압력을 낮추면: 승화 구동력이 커져 수증기 이동이 빨라지지만, 지나치게 낮추면 열전달 효율이 떨어져 오히려 건조가 느려질 수 있습니다.
- 최적 조합: 제품별 붕괴온도, 유리전이온도, 두께 등을 고려하여 실험적으로 결정합니다.
공정 종료를 판정하는 방법
공정을 적절한 시점에 종료하는 것도 중요합니다. 너무 일찍 끝내면 잔류수분이 높고, 너무 늦으면 에너지와 시간이 낭비됩니다. 실무에서 사용하는 종료 판정 방법은 다음과 같습니다.
- 압력 상승 시험(Pressure Rise Test): 진공 밸브를 잠시 닫고 챔버 압력 상승을 관찰합니다. 압력 상승이 미미하면 승화가 거의 완료된 것입니다.
- 시료 온도 수렴: 제품 온도가 선반 온도에 가까워지면 승화가 끝났음을 의미합니다.
- 수분 센서: 챔버 내 수분 함량을 실시간으로 측정하여 기준 이하로 떨어지면 종료합니다.
- 시간 기반: 검증된 공정이라면 정해진 시간에 따라 종료하기도 합니다.
단계별로 흔한 문제와 대응 방향
| 단계 | 흔한 문제 | 원인 | 대응 방향 |
|---|---|---|---|
| 예비동결 | 불균일 동결 | 시료 두께 불균일, 동결 속도 불일치 | 시료 준비 표준화, 동결 프로토콜 검증 |
| 1차 건조 | 케이크 붕괴(Melt-back) | 선반 온도 과다, 붕괴온도 초과 | 선반 온도 하향 조정, 붕괴온도 재측정 |
| 1차 건조 | 건조 불균일 | 선반 간 온도 편차, 시료 배치 불균형 | 선반 교정, 시료 배치 최적화 |
| 2차 건조 | 잔류수분 과다 | 온도 부족, 시간 부족 | 온도·시간 연장, 잔류수분 분석 강화 |
| 밀봉 | 재흡습 | 밀봉 지연, 포장재 불량 | 건조 직후 즉시 밀봉, 포장 무결성 검사 |
